Noisecom的J7000B系列抖动信号发生器可以产生高峰值因子的高斯白噪声模拟“真实世界”的随机抖动。这种随机抖动通常被称为随机总抖动模型中的Rj。今天的高速数字电路设计人员面临着小定时/抖动的挑战提供低误码率的高数据率预算（BER）。这些仪器由串行数据设计人员使用，以及生产测试工程师对其抖动测试的要求。J7000B系列允许用户将Rj直接添加到数据中BER流通过一个内部合并器，或通过连接到延迟并行或串行BERT的线路输入。组合信号然后可以使用示波器、BERT或时间间隔分析仪（TIA）。通过添加精确数量的白噪声时，信噪比（SNR）的降低可以用来评估接收器的性能。这允许总的时间预算，包括利润，要最小化最大数据速率。J7000A噪声测量，输出这种随机噪声（Rj）。
      J7000B系列有5个标准型号，但可提供定制频率、功率和平面度规格咨询工厂。该仪器有多达五个可选可为特定串行数据添加的带限滤波器应用。在这些应用中，抖动频率范围受到特定测试方法的限制。本仪器采用7英寸彩色触摸屏显示更具体的软菜单。噪声功率，噪声开/关开关、信号开/关开关、噪声源可通过触摸屏手动控制选择，或通过以太网和可选的IEEE-488远程控制。J7000B仪器可以很容易地集成到自动测试站（ATE）在软件控制下减少生产测试时间。

主要特点：

• 输出高斯白噪声

• 最小18 dB峰值因数

• 输出噪声功率-3 dBm（+/-0.5 dBm）

• 噪声衰减0至63 dB，频率为0.1 dB，最高可达2 GHz

• 噪声衰减器±0.2 dB或0.5%

• 信号路径增益0±1 dB

• 超低失真信号路径

• 标准接头SMA母接头

• 7英寸彩色触摸屏

• 尺寸：17.22“ 宽 x 6.30”（包括脚）高x 19.5“ 深

• 可折叠脚，以便在工作台上使用

• 电源115伏交流电，60赫兹

• 工作温度：-10°C至+65°C

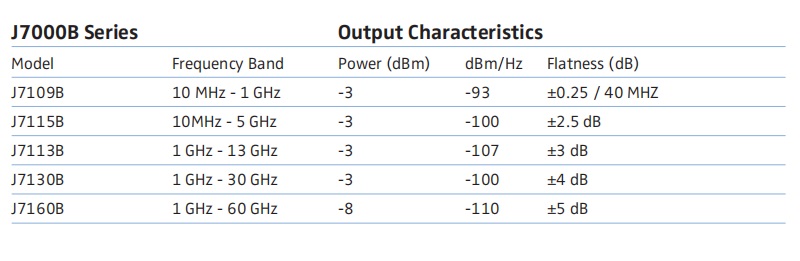

主要技术指标及产品型号：



主要选件：

• Jopt01 BNC母输入输出

• Jopt02 75欧姆输入和输出阻抗

• Jopt03 230伏交流电，50赫兹

• Jopt04开关最多5个滤波器输入

• Jopt05 127 dB信号衰减器，步进1 dB

• Jopt06直流耦合信号通路（6 dB射频损耗）

• Jopt07 IEEE-488接口远程控制

• Jopt08可选19“机架安装支架

• Jopt09定制频率、功率 或平面度要求*

• Jopt10差分输出*

• Jopt11串行数据过滤器选项*

• -PCI Express Geni和GENII

• -串行ATA GENI

     *有关规格和价格，请咨询工厂

主要应用：

• Rj随机抖动源

• 串行数据测试

• BER、抖动测试

• 磁盘驱动器通道测试

• PCI Express，100 Gig E，SATA

• PAM4

• PCB板串扰
