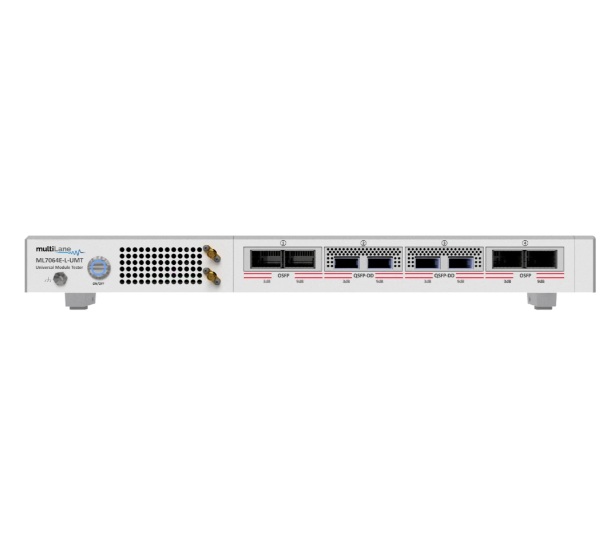

ML7064E-L-UMT是一种高密度BERT，专为生产测试而设计。共有64个通道，专门用于快速测试无源和有源互连，提供快速准确的BERT验证。添加到主板的4个子卡是完全可定制的，可以安装各种MSA形状和背板连接器。

       ML7064E-L-UMT是一款多功能、高性能的通用互连测试仪，专为快速高效地测试有源和无源互连而设计。该测试仪具有64个通道的长距离误码率测试仪（BERT），每个通道的最大数据速率可达112G。ML7064E-L-UMT采用模块化设计，带有可更换的子卡，实现了适用于生产环境的灵活快速配置。ML7064E-L-UMT配备了先进的信号完整性分析功能，在发射机（Tx）侧包括3或7抽头模式的前馈均衡（FFE），在接收机（Rx）侧包括连续时间线性均衡（CTLE）、判决反馈均衡（DFE）、反射消除（RC）和最大似然序列检测（MLSD）。这些特性确保了信号性能的全面测试和优化，使ML7064E-L-UMT成为生产环境中快速测试的理想解决方案，确保了最高水平的互连质量和可靠性。

主要特点：

传输

• 数据速率：支持25.78125Gb/s、26.5625Gbaud、28.125Gbaud、50G、51.625G、53.125G、56.25G的以太网速率

• DFE、CTLE、RC和MLSD均衡

• 独立控制内眼水平

• 高达800mVpp的可控Tx振幅摆动

• 支持灰度编码

• 错误注入

• 3抽头预加重和后加重或7抽头线性FFE

• 可用图案：

• PRBS7Q、PRBS9Q、PRBS11Q、PRBSS15Q、PRBST23Q、PRBS 31Q和

• PRBS58Q及其反转

• 方波

• 突发噪声注入

接收

• 随时间变化的信噪比监测

• PAM直方图监视器

• 对以下模式进行错误检测：

• PRBS7（Q）、PRBS9（Q）和PRBS11（Q），PRBS15（Q）以及PRBS23（Q），

• PRBS31（Q）和PRBS58+它们的反转

• 自动模式检测

• 服务水平指示器

• 高达34dB的均衡能力

• 每个子卡上的每个插槽额外增加3dB或9dB

主要技术指标：

主要应用：

• 快速生产测试，通过/失败判定

• 用于快速模块验证的RMA测试仪

• 无源互连

• 有源电缆和收发器

订货信息：

ML7064E-L-UMT    通用模块测试仪主机

选件

• ML7016E-QSFPDD-112-DC

• QSPP-DD-112子卡，带有2个QSFP-DD-112插槽，一个增加3dB损耗，另一个增加9dB，在所有可用外形尺寸之间混合匹配——总共需要4个子卡才能完全加载系统

• ML7016E-OSFP-112-DC

• OSFP-112子卡，带有2个OSFP-1112插槽，一个增加3dB损耗，另一个是9dB，在所有可用外形尺寸之间进行混合和匹配-总共需要4个子卡才能完全加载系统

• 子卡定制  自定义最多64个通道的任何外形尺寸

• 3YW        3年保修

• CAL         单次校准

• 3YWC      3年保修，每年校准3次
