光谱分析仪波长：1265-1625 nm

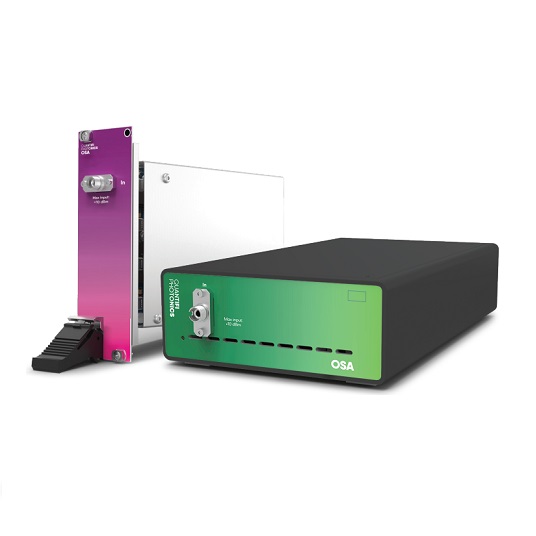

Quantimate Photonics的OSA 1000系列提供基于光栅的光谱测试和测量。它非常适合测试光源、放大器、收发器和无源光学元件。OSA有多种波长可用于不同的应用，因此您只需为所需的功能付费。
主要特点：
基于光栅的架构
无伪影的光谱精确测量：良好的动态范围、高光学吞吐量、高光谱分辨率和高波长精度。
波长范围
选择符合您要求的型号，并只为您需要的功能付费。OSA还可以根据其他客户指定的波长范围进行定制。
扫频速度快
OSA的设计具有针对生产和制造测试优化的快速扫描时间。
使用内聚UI进行简单直观的操作™
内聚UI使从PC或移动设备控制OSA变得简单。其尖端设计提供了时尚的现代界面、跨设备兼容性、可定制的视图和远程网络访问。
PXI-E模块 MATRIQ台式仪器
主要应用：
功率和波长测量
光学元件的高分辨率光谱分析
WDM信道监控
光信噪比（OSNR）测量
侧模抑制比（SMSR）测量
无源元件光谱响应特性
数据调制分析
调制器偏置调整
通用光谱分析研发实验室
增益均衡
主要技术指标：
项目
技术参数（1001）
技术参数（1002）
技术参数（1004）
技术参数（1005）
技术参数（1006）
技术参数（1008）
1265 nm ~ 1355 nm
1355 nm ~ 1445 nm
1525 nm ~ 1615 nm
1510 nm ~ 1570 nm
1565 nm ~ 1625 nm
1520 nm ~ 1565 nm
OSA类型
Gating
分辨率带宽 [FWHM]
0.2 nm
0.21 nm
0.24 nm
0.17 nm
0.12 nm
波长线性度
15 pm
波长重复性
±20 pm
波长精度
± 25 pm (Typical) ± 70 pm (Max)
光学抑制 @ 0.3 nm from peak
>25dB
>21dB
>16.5dB
>37dB
可承受最大功率
+30 dBm
最大功率
+10 dBm
绝对功率精度
±0.6 dB
相对功率精度
±0.5 dB
功率重复性
±0.1 dB
偏振依赖性
<0.3 dB
动态范围
60 dB
回损
> 30 dB
扫描时间 (90 nm, 2001 pts, full sweep)
<280 ms
扫描时间 (4 nm, 135pxs)
<180 ms
订货信息：
