VOA光衰减器

发布时间: 2023-08-04 20:46

光衰减器
波长：750-1650nm

商品信息

Quantum Photonics的VOA MATRIQ系列是一款基于MEMS的可变光学衰减器，具有快速衰减速度、低插入损耗和内置功率计。其先进的功率稳定功能使您能够在输入功率波动时设置并保持输出功率的稳定性。它有单模、多模和保偏光纤类型以及各种波长，适用于广泛的应用。可堆叠、节省空间的设计和直观的软件控制使其成为光学实验室或测试台的重要补充。

主要特点：

工作波长覆盖范围广

一个涵盖广泛应用的通用工具。

衰减速度快

快速衰减速度可最大限度地减少衰减设置更改期间的停机时间，从而缩短您的总体测试时间。

内置电源监控功能

消除了对具有内置功率监测功能的额外功率表的需求。

SM、PM和多模选项

可供您选择适合现有光纤设置的光纤类型。

恒功率输出模式

内置闭环功率监测，VOA可以在恒定功率输出模式下运行，以稳定波动的输入功率。

插入损耗低

以低插入损耗最大限度地提高您的电源预算。

使用内聚UI进行简单直观的操作™

内聚UI使从PC或移动设备控制VOA变得简单。其尖端设计提供了时尚的现代界面、跨设备兼容性、可定制的视图和远程网络访问。

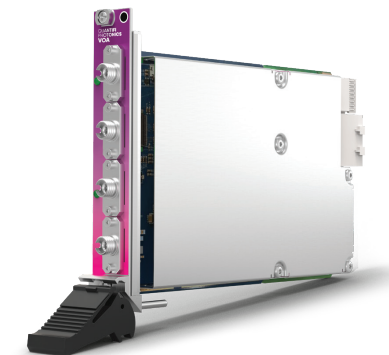

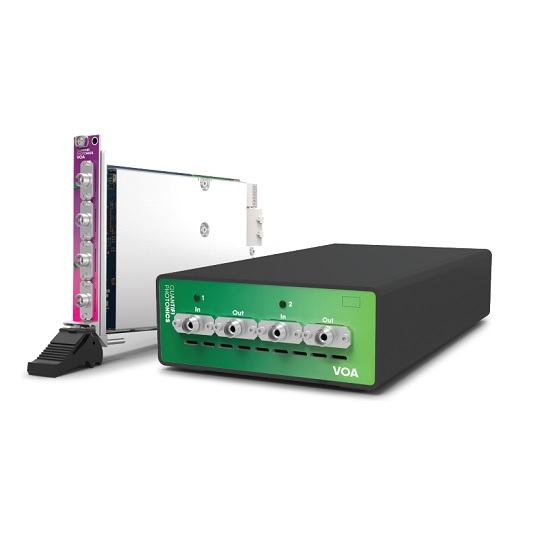

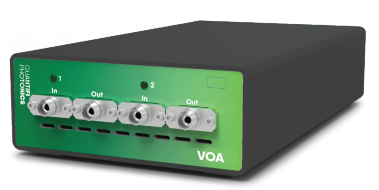

PXI-E模块 MATRIQ台式仪器

主要应用：

收发器压力测试
接收器灵敏度测试
损失模拟
光功率预算分析
仪表功率校准
EDFA增益线性测试

‍

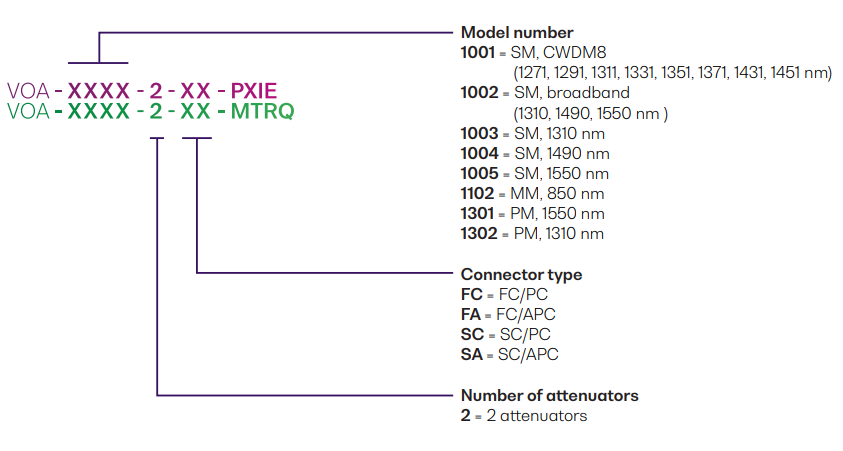

主要技术指标：

单模光纤

项目	技术参数（型号1001）	技术参数（型号1002）
	CWDM8	Broadband
波长范围	1260 ~ 1650nm	1260 ~ 1650nm
光纤类型	SMF-28	SMF-28
功率范围	-50 - +20dBm	-50 - +20dBm
最大可承受功率	+23dBm	+23dBm
插损	< 1.3 dB at 1310nm < 2.0 dB for all others	<2.0dB
WDL	< 0.02 dB/nm	< 0.02 dB/nm
回损	>45dB	>45dB
预热时间	<20 mins	<20 mins
光衰减器	技术参数（型号1001）	技术参数（型号1002）
校准波长	1271 nm, 1291 nm, 1311 nm 1331 nm, 1351 nm, 1371 nm 1391 nm, 1411 nm 1490 nm 1550 nm	1310 nm, 1490nm, 1550 nm
衰减范围(典型值)	>46dB	>46dB
衰减范围(保证值)	>40dB	>40dB
分辨率	0.01dB	0.01dB
衰减速度	0.1 to 1000 dB/s	0.1 to 1000 dB/s
光功率计	技术参数（型号1001）	技术参数（型号1002）
校准波长	1271 nm, 1291 nm, 1311 nm 1331 nm, 1351 nm, 1371 nm 1391 nm, 1411 nm, 1490 nm 1550 nm	1310 nm, 1490nm, 1550 nm
偏振响应度	<0.2dB	<0.2dB
线性度	±0.1dB	±0.1dB
总体不确定度	± 0.34 dB (Typical) ± 0.55 dB (Max)	± 0.34 dB (Typical) ± 0.55 dB (Max)
平均时间	100 µs - 10 s	100 µs - 10 s
分辨率	0.01dB	0.01dB
轨迹点数	1 - 1024 points per channel	1 - 1024 points per channel
轨迹采样率	0.01 Hz - 12 kHz	0.01 Hz - 12 kHz

项目	技术参数（型号1003）	技术参数（型号1004）	技术参数（型号1005）
	1310	1490	1550
波长范围	1260 ~ 1360nm	1440 ~ 1530nm	1520 ~ 1650nm
光纤类型	SMF-28	SMF-28	SMF-28
功率范围	-50 - +20dBm	-50 - +20dBm	-50 - +20dBm
最大可承受功率	+23dBm	+23dBm	+23dBm
插损	< 1.3 dB at 1310nm	<1.8 dB	< 1.3 dB at 1310nm
WDL	< 0.02 dB/nm	< 0.02 dB/nm	< 0.02 dB/nm
回损	>45dB	>45dB	>45dB
预热时间	<20 mins	<20 mins	<20 mins
光衰减器	技术参数（型号1001）	技术参数（型号1002）	技术参数（型号1002）
校准波长	1310 nm	1490 nm	1550 nm
衰减范围(典型值)	>46dB	>46dB	>46dB
衰减范围(保证值)	>40dB	>40dB	>40dB
分辨率	0.01dB	0.01dB	0.01dB
衰减速度	0.1 to 1000 dB/s	0.1 to 1000 dB/s	0.1 to 1000 dB/s
光功率计	技术参数（型号1001）	技术参数（型号1002）	技术参数（型号1002）
校准波长	1271 nm, 1291 nm, 1311 nm 1331 nm, 1351 nm, 1371 nm 1391 nm, 1411 nm, 1490 nm 1550 nm	1310 nm, 1490nm, 1550 nm	1310 nm, 1490nm, 1550 nm
偏振响应度	<0.2dB	<0.2dB	<0.2dB
线性度	±0.1dB	±0.1dB	±0.1dB
总体不确定度	± 0.34 dB (Typical) ± 0.55 dB (Max)	± 0.34 dB (Typical) ± 0.55 dB (Max)	± 0.34 dB (Typical) ± 0.55 dB (Max)
平均时间	100 µs - 10 s	100 µs - 10 s	100 µs - 10 s
分辨率	0.01dB	0.01dB	0.01dB
轨迹点数	1 - 1024 points per channel	1 - 1024 points per channel	1 - 1024 points per channel
轨迹采样率	0.01 Hz - 12 kHz	0.01 Hz - 12 kHz	0.01 Hz - 12 kHz

多模光纤

项目	技术参数（型号1102）
波长范围	800 ~ 900nm
光纤类型	MM 50µm core (OM3
功率范围	-50 - +20dBm
最大可承受功率	+22dBm
插损	< 4.5 dB at 850 nm
WDL	TBC
回损	>20dB
预热时间	<20 mins
光衰减器	技术参数（型号1102）
校准波长	850 nm
衰减范围(典型值)	53dB
衰减范围(保证值)	>40dB
分辨率	0.01dB
衰减速度	0.1 to 1000 dB/s
模态依赖性	<0.4 dB at 10 dB attenuation
光功率计	技术参数（型号1001）
校准波长	850 nm
偏振响应度	< 0.4 dB at 10 dB attenuation
线性度	± 0.25 dB (0 to -30 dBm)
总体不确定度	TBD
平均时间	100 µs - 10 s
分辨率	0.01dB
轨迹点数	1 - 1024 points per channel
轨迹采样率	0.01 Hz - 12 kHz

保偏光纤

项目	技术参数（型号1301）	技术参数（型号1302）
波长范围	1520 ~ 1570nm	1290 ~ 1330nm
光纤类型	PM1550	PM1310
功率范围	-50 - +20dBm	-50 - +20dBm
最大可承受功率	+23dBm	+23dBm
插损	<2.0dB	<2.0dB
WDL	< 0.02 dB/nm	< 0.02 dB/nm
回损	>45dB	>45dB
预热时间	<20 mins	<20 mins
光衰减器	技术参数（型号1001）	技术参数（型号1002）
校准波长	1550 nm	1310 nm
衰减范围(典型值)	>40dB	>40dB
衰减范围(保证值)	>35dB	>35dB
分辨率	0.01dB	0.01dB
衰减速度	0.1 to 1000 dB/s	0.1 to 1000 dB/s
光功率计	技术参数（型号1301）	技术参数（型号1302）
校准波长	1550 nm	1310 nm
偏振响应度	<0.4 dB at 10 dB attenuation	<0.4 dB at 10 dB attenuation
线性度	± 0.25 dB (0 to -30 dBm)	± 0.25 dB (0 to -30 dBm)
总体不确定度	TBD	TBD
平均时间	100 µs - 10 s	100 µs - 10 s
分辨率	0.01dB	0.01dB
轨迹点数	1 - 1024 points per channel	1 - 1024 points per channel
轨迹采样率	0.01 Hz - 12 kHz	0.01 Hz - 12 kHz
