Multilane 提供整套的SFP接口测试夹具，包含HCB，MCB测试夹具及LB模块。

主要特点l:

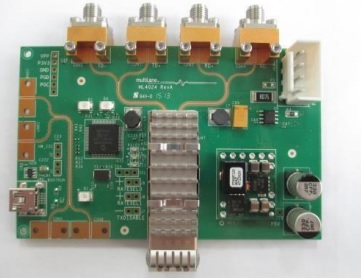

ML4024 MCB测试夹具：

• DUT电源控制（3.15V、3.3V、3.45V）

• DUT电流检测

• 基于罗杰斯3003的PCB具有卓越的信号完整性性能

• 低插入损耗

• 温度监测器

• 四角测试能力

• 支持28G接口

• I2C主机由板载微控制器或外部引脚头驱动

• USB接口

• 用于I2C R/W命令和加载自定义MSA内存映射的用户友好GUI

• TX和RX通道具有匹配的跟踪长度

• 显示MSA输出报警状态的车载LED

• MSA输入控制信号的车载按钮/跳线

• 2.92毫米40GHz edge launch k连接器

• OSP电镀

ML4023 HCB测试夹具：

• 高性能信号完整性走线

• SFP28 MSA形状因子

• 低插入损耗罗杰斯3003基材料

• 支持通过4个2.92mm 40 GHz edge launch K连接器访问的单个28G收发通道高速信号。

• TX和RX通道的匹配记录道长度为3185毫英寸

• 高速痕迹为化学镀镍/化学镀金。手指镀硬金。

ML4023-N HCB测试夹具：

• 高性能信号完整性走线

• SFP28 MSA形状因子

• 低插入损耗罗杰斯3003基材料

• 支持单个28G收发通道

• 可通过4个2.92mm 40 GHz直角K连接器访问高速信号。

• TX通道的记录道长度为4027毫英寸

• 接收通道的记录道长度为3062毫英寸

• 提供对所有SFF控制/报警信号的访问

ML4026 Loopback 模块：

• 每车道运行速度高达28-56Gb/s

• 0 dB衰减

• 符合SFF-8472的EEPROM

• 100%交流测试

• 温度范围从0°C到80°C

• 功耗为3.5 W

• 分布在6个点上

• 工业温度范围-40至85°C。零件号ML4026-56-3.5W-0dB-IND

订货信息：

• ML4024                    SFP28/56 MCB测试夹具

• ML4023                    SFP28/56 HCB测试夹具

• ML4023-N                 SFP28/56 窄HCB测试夹具

• ML4026-28-0dB         SFP28 Loopback模块，2W@0dB


• ML4026-28-3.5W       SFP28 Loopback模块，3.5W@0dB

• ML4026-28-5dB         SFP28 Loopback模块，2W@5dB

• ML4026-56-0dB          SFP56 Loopback模块，2W@0dB


• ML4026-56-3.5W-0dB  SFP56 Loopback模块，3.5W@0dB

• ML4026-56-5dB           SFP56 Loopback模块，2W@5dB
