QSFP28/56测试夹具
    发布时间: 2022-04-03 16:35

QSFP28/56测试夹具
包含：MCB，HCB，LB

QSFP28/56测试夹具

  Multilane OSFP28/56开发工具包提供了开发基于OSFP的产品所需的必要开发工具和参考模块。该测试套件对于基于OSFP的产品的开发、测试和表征至关重要。它还可用于测试100/200G CDR、100/200G齿轮箱设备、路由器和线路卡上的100/200G OSFP端口、电光模块和OSFP有源光缆。


主要特点：

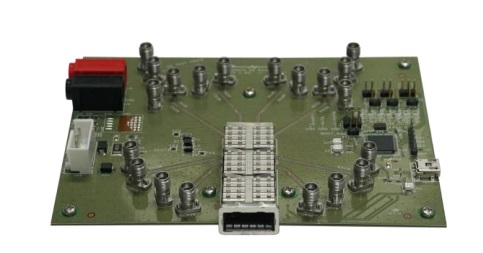

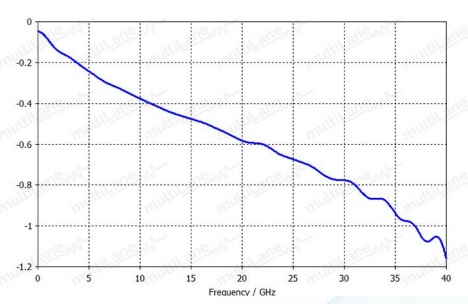

ML4041K-56测试夹具：


  • 匹配差分线长度

  • DUT电源电压控制（3.15V、3.3V、3.45V或其他用户指定的电压等级）

  • DUT电流检测

  • 基于罗杰斯3003的PCB具有卓越的信号完整性性能

  • 低插入损耗

  • 温度监测器

  • 四角测试能力

  • 支持4x56 G接口

  • I2C主机由板载微控制器或外部引脚头驱动

  • USB接口

  • 用于I2C R/W命令和加载自定义MSA内存映射的用户友好GUI

  • 所有4个通道都具有匹配的记录道长度1779毫英寸

  • 显示MSA输出报警状态的车载LED

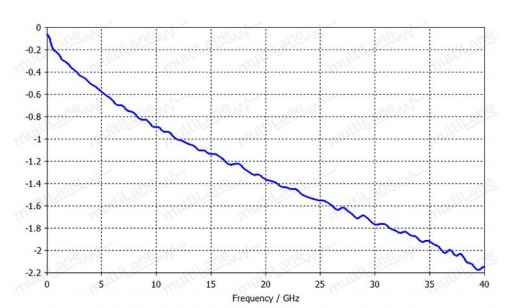

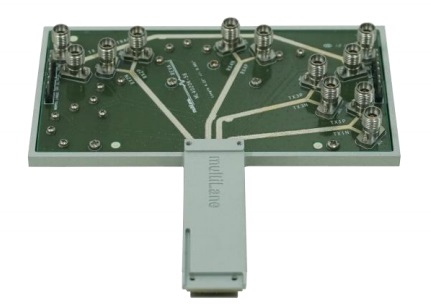

ML4020K-56测试夹具：


  • 高性能信号完整性跟踪

  • QSFP56 MSA形状因子

  • 低插入损耗罗杰斯3003基材料

  • 生产友好型外形因素

  • 支持4x56G收发通道

  • 可通过40 GHz V 槽2.92 mm K连接器行访问的高速信号

  • 所有TX和RX通道都带有匹配的记录道长度

  • 迹长4203毫英寸

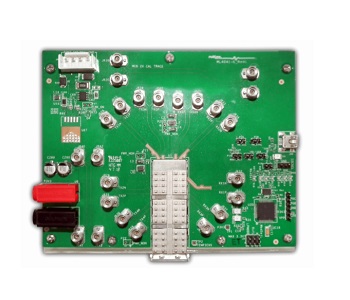

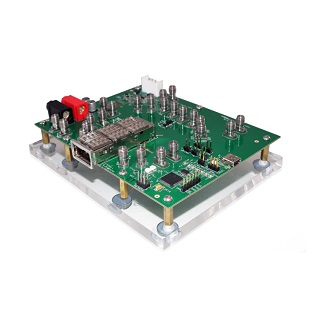

ML4041K测试夹具：


  • 支持4x28G接口

  • I2C主机由板载微控制器或外部引脚头驱动

  • 40 GHz 2.92毫米K连接器

  • 匹配差分道长

  • 所有4个通道都具有匹配的跟踪长度

  • 从K连接器到QSFP主机连接器的高性能信号完整性走线

  • 车载LED显示MSA输出报警状态

  • MSA输入控制信号的板上引脚头

  • 用于I2C R/W命令和加载自定义MSA内存映射的用户友好GUI

  • 四角测试能力

  • USB接口

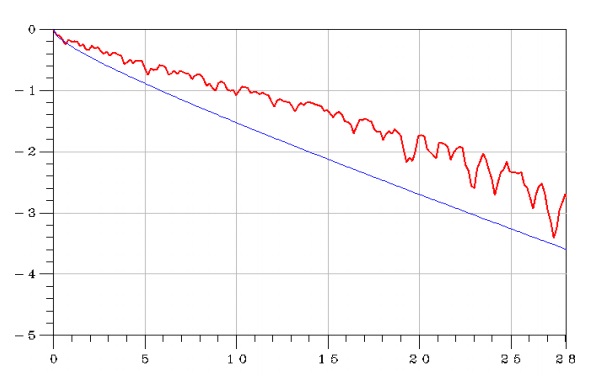

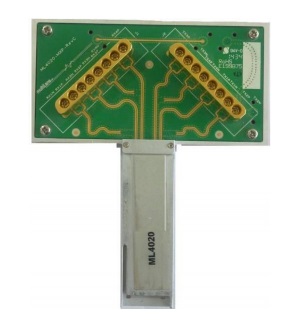

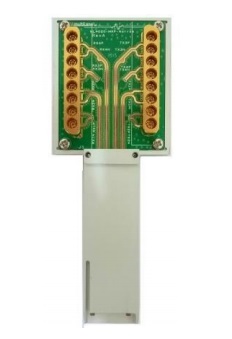

ML4020-MXP测试夹具：


  • 高性能信号完整性跟踪

  • QSFP28 MSA形状系数

  • 低插入损耗罗杰斯3003基材料

  • 生产友好型外形因素

  • 支持4x28G收发通道

  • 可通过2排Huber+Suhner MXP连接器访问高速信号

  • 所有TX通道都具有匹配的跟踪长度

  • 所有接收通道都有匹配的跟踪长度

  • 记录道长度3544毫英寸

  • 表面处理200毫英寸镍和5毫英寸

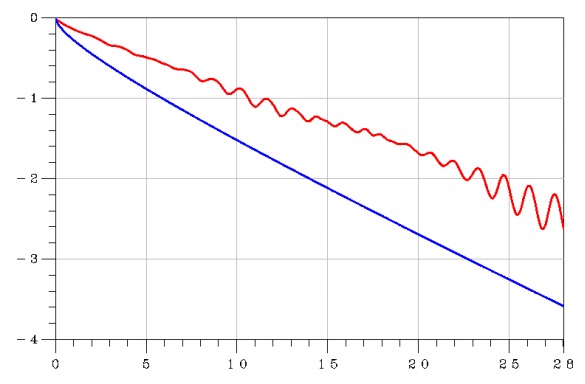

ML4020-N-MXP测试夹具：


  • 高性能信号完整性跟踪

  • QSFP28 MSA形状系数

  • 低插入损耗罗杰斯3003基材料

  • 生产友好型外形因素

  • 支持4x28G收发通道

  • 可通过2排Huber+Suhner MXP连接器访问高速信号

  • 所有TX通道都具有匹配的跟踪长度

  • 所有接收通道都有匹配的跟踪长度

  • 记录道长度3869毫英寸

  • 表面处理200毫英寸和5毫英寸






ML4002 Loopback模块：


  • 功耗高达7.75 W

  • 每车道最高可达28克

  • 双LED指示灯

  • 自定义内存映射

  • 在每台机组上进行100%交流测试

  • 温度范围从0°C到80°C

  • MSA兼容内存映射

  • 高性能信号完整性跟踪

  • 温度监测

  • 电压监测

  • 插入计数器

  • 电力分期

  • 热插拔模块

  • 基于单片机的



订货信息：


  • ML4041-K-56            QSFP56 MCB测试夹具， 2.92mm接口

  • ML4020-K-56            QSFP56 HCB测试夹具， 2.92mm接口

  • ML4041-K                QSFP28 MCB测试夹具， 2.92mm接口

  • ML4020-MXP            QSFP28 HCB测试夹具， MXP接头

  • ML4020-MSMPM        QSFP28 HCB测试夹具，MSMPM接头

  • ML4020-N-MXP          QSFP28 窄HCB测试夹具， MXP接头

  • ML4020-N-MSMPM     QSFP28 窄HCB测试夹具，MSMPM接头

  • ML4044-MCB             mircoQSFP MCB测试夹具

  • ML4045-HCB             microQSFP HCB测试夹具

  • ML4002-56-0dB         QSFP56 Loopback模块，5W@0dB衰减

  • ML4002-56-5dB         QSFP56 Loopback模块，5W@5dB衰减

  • ML4002-56-15W-0dB  QSFP56 Loopback模块，15W@0dB衰减

  • ML4002-28                QSFP28 Loopback模块，3.5W@0dB衰减

  • ML4002-28-C5           QSFP28 Loopback模块，5W@0dB衰减

  • ML4002-28-C5-V2      QSFP28 Loopback模块，5W@0dB衰减 Version 2.0

  • ML4002-28-8W          QSFP28 Loopback模块，8W@0dB衰减

  • ML4002-28-13W        QSFP28 Loopback模块，13W@0dB衰减

  • ML4002-28-3dB          QSFP28 Loopback模块，5.5W@3dB衰减

  • ML4012-28                QSFP28 Loopback模块，4.5W@0dB衰减
