由于超大规模数据中心的带宽需求不断增加，向400G以太网的过渡目前正在全面展开，业界已经在计划下一阶段的800G以太网。QSFP DD800是推动800G互连发展的领先多源协议之一，MultiLane提供了一整套QSFP-DD800测试夹具，包换MCB测试夹具、HCB测试夹具和LB测试模块。QSFP-DD800测试夹具是测试800G QSFP-DD产品的基本工具。MCB测试夹具用于测试收发器、AOC和DAC。HCB测试夹具支持对系统主机端口进行测试，而环回模块（LB）为在研发验证、生产测试和现场测试期间使用系统端口提供了一种经济的方式。
主要特点：
ML4062-MCB-112-MXPM70测试夹具
去嵌MXPM70电缆
低插入损耗偏差，低串扰
支持8x112G接口
符合IEEE 802.3ck
I2C主控器由板载微控制器或外部引脚头驱动
电流传感器
所有8个通道的匹配差分跟踪长度
从MXPM70连接器到QSFP-DD主机连接器的高性能信号完整性跟踪。
车载LED显示MSA输出报警状态
采用高性能PCB材料制造
MSA输入控制信号的车载按钮/跳线
用于I2C R/W命令和加载自定义MSA内存映射的用户友好GUI
使用可购买的许可证密钥启用命令数据块（CDB）选项。
加速模块诊断功能的高级功能
四角测试能力
USB接口
ML4062-MCB-112测试夹具
支持8x112G接口
符合CEI-112G-VSR-PAM4和CEI-56G-VSR-NRZ
I2C主机由板载微控制器或外部引脚头驱动
2.4或1.85毫米连接器
电流传感器
匹配差分通道
所有8个通道都具有匹配长度
从2.4或1.85毫米连接器到QSFP-DD主机连接器的高性能信号完整性跟踪。
板载LED显示MSA输出报警状态
采用高性能PCB材料制造
MSA输入控制信号的车载按钮/跳线
用于I2C R/W命令和加载自定义MSA内存映射的用户友好GUI
四角测试能力
ML4062-HCB1-112测试夹具
ML4062-HCB2-112测试夹具

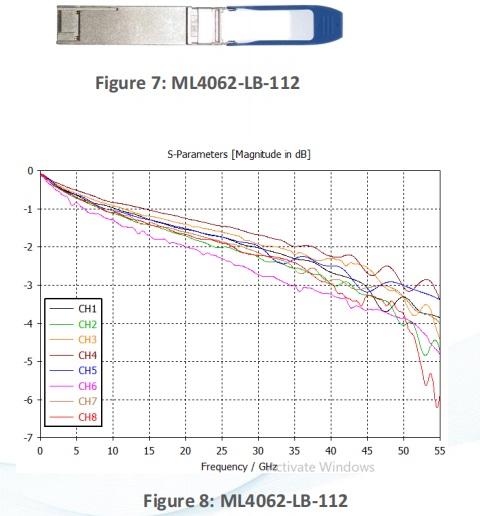

ML4062-LB-112 Loopback模块
使用性能良好的SI跟踪回环发送和接收
采用先进的PCB材料制造
MSA兼容外壳，带有锁紧机构
四个热点
可以模拟所有QSFP-DD功率等级
可通过热负荷消散高达16 W
温度感应
I2C由微控制器端接，I2C从机与MSA兼容
使用可编程的新页面实现MSA内存映射
能够控制/监控所有低速信号
插入计数器
前LED指示灯
可热插拔
切断温度，防止模块过热
交流耦合高速接口
订货信息：
ML4062-MCB-112-MXPM70 QSFP-DD800 MCB测试夹具， MXPM70接口
ML4062-MCB-112-24 QSFP-DD800 MCB测试夹具， 2.4mm接口
ML4062-MCB-112-18 QSFP-DD800 MCB测试夹具， 1.85mm接口
ML4062-HCB-112-24 QSFP-DD800 HCB测试夹具（包含HCB1，HCB2）， 2.4mm接口
ML4062-HCB-112-18 QSFP-DD800 HCB测试夹具（包含HCB1，HCB2）， 1.85mm接口
ML4062-LB-112 QSFP-DD800 Loopback模块，Type1，16W
ML4062-LB2a-112-LED QSFP-DD800 Loopback模块，Type2A，带LED，30W
ML4062-LB2a-112-LCD QSFP-DD800 Loopback模块，Type2A，带LCD，30W
ML4062-LB2a-112-CON QSFP-DD800 Loopback模块，Type2A，带接口，30W
ML4062-LB2b-112-LED QSFP-DD800 Loopback模块，Type2B，带LED，30W
ML4062-LB2b-112-LCD QSFP-DD800 Loopback模块，Type2B，带LCD，30W
ML4062-LB2b-112-CON QSFP-DD800 Loopback模块，Type2B，带接口，30W
