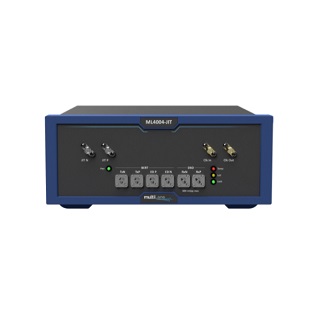

ML4004-JIT是一款集成了最先进的BERT和数字采样示波器的紧凑型设计。BERT具有两个差分通道，一个用于AM和PM抖动注入，另一个用于经典BERT应用。DSO执行精确的眼图分析，以表征发射机的质量。该仪器针对高速数据分析进行了优化，并通过以太网进行控制。ML4004-JIT DSO实现了一种统计欠采样技术，具有全面的软件库和API。它对NRZ或PAM4数据执行各种眼睛和图案测量、掩膜边缘测试和抖动分析。

主要特点：

PPG和ED功能：

• 数据速率：3.2-5、6.5-15和19-30 Gbps

• 自动化J2/J9测量

• 通过业界领先的采样和保持放大器实现高输入BW

• 眼睛轮廓测量值高于9 Gbps

• 具有直观简单GUI的API库

• 即时和实时误码率（误码率）

• 垂直和水平浴缸测量值高于9 Gbps

• PRBS 7、9、15、23、31和用户定义的模式生成（up到40位）

• 提供了Windows和Linux API，允许用户开发自己的自动化测试

抖动产生器功能：

• 通常用于压力接收器测试。

• 垂直和水平闭眼

• 振幅随机抖动注入（RJ AM）

• 正弦和随机抖动注入（SJ、RJ、PM）

• 相移

数字采样示波器功能：

• 1200 mVppd最大输入振幅

• 配备CDR（时钟数据恢复）电路，在没有输入时钟的情况下对信号进行采样。

• 眼睛张开度、高度和宽度、眼睛幅度、顶部、底部、高、低、最大、最小等。

• 总抖动测量和抖动分解

• 上升/下降时间，交叉百分比。

• 缩放、标记、X和Y直方图叠加、多个测量的统计数据。

• 眼睛和图案测量图案的特定属性。

• 强调前后的正负（振幅和宽度）测量。

• DSP滤波器套件包括贝塞尔-汤姆森、CTLE、FFE、DFE、去嵌入、移动平均和标准化滤波器。

• DSO可以设置为连续捕获数据，并将其保存在外部csv文件中，以供以后处理。

• 可重复追踪测量。

• 能够同时为多个DSO保存统计测量和数据文件。

• 可选带宽为32或50 GHz

• 支持的S参数

主要应用：

• 符合性测试，例如OIF-CEI 03.1和IEEE 802.3bm–ML4004-JIT具有自动JTOL功能。

• 互连测试、SFP、SFP28、CFP、CFP2、CFP4、QSFP、QSFP28、SFP-DD、QSFP-DD、OSFP等。

• 背板测试

• 干扰和串扰测试

• 接收机灵敏度测试

主要技术指标：

订货信息：

• ML4004-JIT            30G误码分析（含抖动注入器）+32GHz数字采样示波器

• Opt 50                  数字采样示波器升级至50GHz
