功率半导体静态参数测试系统
电压:最高10KV，电流：最大4800A
.png)
-
可检测12种半导体元件达137个参数
-
具自我校正及自我系统故障诊测之功能
-
采用视窗7的触控屏幕计算机及易操作的软件设计
-
测试程式可储存及回复使用
-
量测MOSFETs及IGBTs各介面的电容值及栅极的输入阻抗
-
具备有图示仪各种特性曲线的绘图软件
-
提供全自动参数上的测量．并判别其好坏
-
恒温控制的功能可加热被测件至250度C
-
专用的各种测试工装，快速便捷的测试各种大功率的模块元件
-
具机械手介面可供晶圆或成品量产测试
-
提供6合1，IGBTs模组测试选件
-
可滑动的机柜设计以便维修调试或升级
-
安全启动测试的功能，防止使用者因误启动而触电
-
任何接脚有误，损坏或不对的元件及测试座的错误，均可在启动测试前的瞬间，安全快速的检测到而停止测试
-
USB接口，可同时外接打印机，键盘，与鼠标
-
提供精确的”凯文”测量回路，或可自动校准的”非凯文”测量
-
测试脉冲10us~300us，完全可调
|
元件类型 |
漏电流 |
崩溃电压 |
导通参数 |
放大倍率 |
触发参数 |
闩扣参数 |
保持参数 |
开关参数 |
|
Bipolar Transistor |
Iceo, Ices, Icev Icbo, Iebo |
BVceo, BVces BVcev, BVcbo BVebo |
Vce(sat) Vbe(sat) |
hFE |
Vbe(on) |
|
|
|
|
MOSFET Transistor |
Idss, Igsr, Igsf Idsv |
BVdss |
Vds(on), Ids(on) Rds(on), Vsd |
gFS |
Vgs(th) Vgs(on) |
|
|
Ciss, Coss, Crss, Zin |
|
IGBT |
Ices, Igsr, Igsf |
BVces |
Vce(sat), Ic(on) Vf |
gFS |
Vge(th) Vge(on) |
|
|
Cies, Coes, Cres, Zin |
|
TRIAC |
Idrm, Irrm |
BVrrm, BVdrm |
Vtm 1/2/3/4 |
|
Igt 1/2/3/4 Vgt 1/2/3/4 |
IL 1/2/3/4 |
Ih 1/2/3/4 |
|
|
SCR |
Idrm, Irrm |
BVdrm, BVrrm |
Vtm |
|
Igt, Vgt |
IL |
Ih |
|
|
GTO |
Idrm, Irrm |
BVdrm |
Vtm |
|
Igt, Vgt |
IL |
Ih |
|
|
DIODE |
Ir |
BVr |
Vf, If |
|
|
|
|
|
|
Zener Diode |
Ir |
BVz, BVr |
Vf |
|
|
|
|
|
|
J-FET |
Igss |
BVgss |
Idss, Rds(on) Vds(on) |
gFS |
|
Vgs(p) |
Id(p) |
|
|
Regulator |
|
|
+/-Vo, +/-Ipk +/-Isc |
|
|
+/-dV |
+/-0r, +/-Ir |
|
|
Optoisolator |
Irrm, Ir, Iceo |
BVceo, BVcbo BVebo |
Vf, Ic(on), Vce(sat), Vtm |
CTR, hFE |
Igt |
|
Ih |
|
|
TVS |
Ir |
BVr |
Vbo, Ibo, dVbo |
|
|
|
|
|

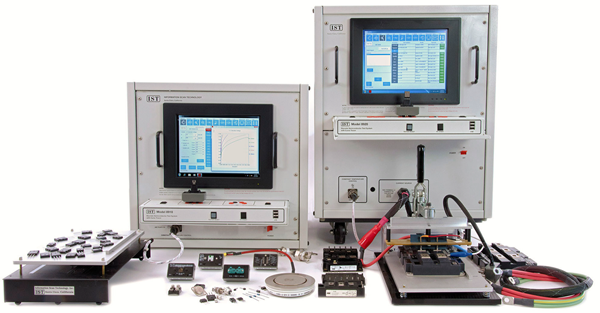

IST 8920(左图)与IST 8910(右图)，能执行各参数的图示功能如下表：
