Quantifi Photonics三大测试平台

三大测试平台

随着光通信的高速发展，光学工程师面临着越来越多复杂的系统问题，对光学测试设备的要求也更加苛刻。新西兰Quantifi Photonics公司开发了一系列创新型平台架构，可提供准确、可靠、应用广泛的测量。公司拥有三大测试平台，分别为EPIQ、MATRIQ、PXI系列。

- EPIQ系列

高性能、高通道密度光通信测试设备，配备功能强大且直观的软件，可为最苛刻的光通信测试提供测量。

1U高度，方便安装在19英寸服务器机架中

USB 或以太网连接

提供极高的通道密度以减少占地面积

- MATRIQ系列

紧凑型台式设计，与PXIe系列有相同的高性能测试功能。

MATRIQ系列仪器设置简单，可通过USB 或以太网来工作，使它们成为光学实验室或测试平台的完美选择。

与PXIe 模块有相同的性能和控制

插卡和通过 USB 或以太网连接

通过基于网络的 GUI、CohesionUI™ 或 SCPI 命令进行控制

紧凑便携的设计节省了工作台空间

- PXI系列

PXIe 系列测试模块用于混合信号测试和测量系统，可降低复杂性、降低测试成本并加快产品上市时间。

开放的标准测试平台可兼容60多家不同品牌和 2500 多个模块

跨仪器的高级定时和同步功能

低延迟、高性能处理和快速数据吞吐量

设计和构建可扩展的高通道计算系统

占地面积小，功耗更低

- COHESIONUI™软件

基于网络的图形用户界面可轻松地通过网络上的任何 PC 或移动设备来控制你的测试设备，适用于PXIe、MATRIQ 和 EPIQ 测试仪器。

凭借对 SCPI 命令的全面支持，还可使用 LabVIEW 和 MATLAB 等应用程序环境，或您首选的编程语言，例如 BASIC、C、C++ 或 Python。

相干光通信系列产品

高性能相干光通信解决方案可生成高带宽、复杂调制格式的光信号。

400G、600G、800G光纤通信系统研发

相干光模块和DSP开发

调制格式定制化

IQ 调制器自动偏压控制

相干光发射机

生成和控制相位调制光信号，支持11 GHz、20 GHz、23 GHz 或 40 GHz 带宽， 支持M-QAM、M-PSK 和自定义调制格式，波特率速率超过 64 GBaud。

相干光接收机

黄金标准相干接收机用于测量相干调制格式，例如 QPSK、64QAM 和OFDM。

光调制分析仪

高性能相干信号分析仪，配备功能强大的软件，可全面表征 600G、800G 甚至更大的信号。

自动相干接收机测试仪

相干接收机硬件性能的自动顺序测量，以节省测试时间并生成准确可靠的结果。

自动偏压控制器

IQ调制器，任意调制格式

激光器及放大器

拥有一系列可调谐 C 波段、 L 波段通信激光源、可定制的固定波长激光源、宽带超发光 (SLED) 源、扫频激光源和掺铒光纤放大器 (EDFA)。

光纤通讯

相干光模块开发

光学元件测试和表征

硅光子学

光子多普勒测速仪 (PDV)

光学和物理实验室的激光光源

可调谐通信级别激光器

连续波 (CW) 可调谐激光源，高功率输出、100 kHz 窄线宽和 0.01 pm 分辨率可调性。

固定波长 850nm FP 激光器

连续波 (CW) 激光器，高功率 850 nm 输出到多模光纤，输出功率运行稳定。

可定制固定波长 DFB 激光器

可定制各种波长和功率的DFB 激光器

超辐射发光二极管宽带光源

具有高输出功率、高带宽、低光谱纹波和多种波长的超辐射发光LED光源。

扫频可调谐连续波激光器

具有 0.01 dB 功率稳定性和 400 nm/s 高速扫描速率，应用于研发和生产测试。

电信号测试系列产品

高密度、多通道脉冲发生器和误码率监测仪，用于光收发器及光电元器件的设计、表征和生产测试。

光接收机生产测试

高速 SerDes、时钟数据恢复和激光驱动器测试和表征

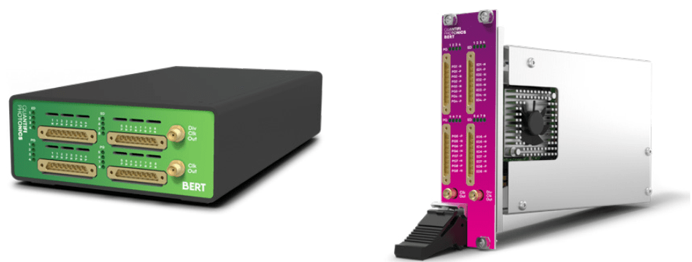

误码率测试仪

4 通道误码率测试仪，用于数据速率高达 29Gb/s 的光收发器和光电元器件的设计、表征和生产测试。

误码率测试仪

PAM4 误码率测试仪 4 或 8 通道，数据速率高达 29 GBaud，适用于 400G 光收发器生产测试。

光功率计

快速监测波长范围750 nm – 1700 nm、功率 -60 至 +10 dBm 的光信号。该系列功率计提供对数模拟输出，非常适合有源光纤校准。

光纤制造测试

自动化测试系统功率测量

硅光子开发与制造

光纤激光测试和表征

通用研发生产工具

光功率计

快速监测波长范围750 nm – 1700 nm、功率 -60 至 +10 dBm 的光信号。

对数模拟输出光功率计

-60 至 +10 dBm 和 750 nm 至 1700 nm 的宽波长范围，具有模拟射频输出和 1MHz 响应，适用于有源光纤对准应用。

在线光功率计

-50 dBm 到 +20 dBm 以及 1260 nm 到 1650 nm 的波长范围内进行快速准确的在线功率监测。

多通道光功率测试仪

多达288个通道的高通道光功率计。在 1250 nm 至 1650 nm 波长范围内测量 -60 dBm 至 +10 dBm 的信号功率。

CohesionUI 同步显示 288 个光功率测量值

Cohesion UI 显示单个接头24 个光功率测量值

光谱分析仪

Optical spectrum analyzers

低成本、快速光谱测量、结构紧凑，内置SMSR、OSNR 和光谱宽度分析功能。应用在O 波段、C 波段和 L 波段中特定目标波长。

光传输模块生产

光信噪比 (OSNR) 测量

边模抑制比 (SMSR) 测量

PXIe 模块支持单平台测试

光谱分析仪

低成本、快速光谱测量、结构紧凑，内置SMSR、OSNR 和光谱宽度分析功能。应用在O 波段、C 波段和 L 波段中特定目标波长。

可调光衰减器

Variable optical attenuators

具有低插入损耗、内置功率监控、快速衰减速度。在固定衰减或恒定输出功率模式下运行，支持 SMF、MMF 和 PMF。

衰减光功率以降低损坏设备和器件的风险

测试光纤系统中的功率电平余量

均衡多通道和多波长信号的功率

通用研发生产光学工具

可调光衰减器

具有低插入损耗、内置功率监控、快速衰减速度。在固定衰减或恒定输出功率模式下运行，支持 SMF、MMF 和 PMF。

光开关

Optical switches

快速可靠的光开关可简化测试程序。开关配置、光纤类型、接头可进行定制。

启用自动顺序测试

800 nm 到 1590 nm宽波长范围

灵活双向控制

通过以太网或本地 USB 进行远程控制

通用研发生产光学工具

自动光开关

基于 MEMS 的光开关，具有低插入损耗、高耐用性和可重复性特点，开关配置、光纤类型、接头可进行定制。

光电转换器

可提供多种配置的高带宽光电转换器，可提供1 或 2 个通道、AC 或 DC 耦合以及各种转换增益和工作波长范围选项。

光通信信号和设备的表征和分析

光脉冲表征

光子多普勒测速仪 (PDV)

光通信研发设备

光电转换器

高带宽光电转换器，可提供1 或 2 个通道、AC 或 DC 耦合以及各种转换增益和工作波长范围选项。

多普勒测速仪（PDV）

Variable optical attenuators

该多普勒测速仪已在多家世界领先的研究机构使用，这些研究机构对测量的准确性和可靠性要求很高。

使用冲击物理学研究材料特性和冲击响应

使用光纤集成系统替代成像型任意反射面速度干涉仪系统 (VISAR)

以高时间精度测量动态实验中的速度

多普勒测速仪模块

结构紧凑，内置一个环形器、2个VOA以及一个无源耦合器。

偏振调节

高速软件控制偏振和偏振加扰，宽波长覆盖、低插入损耗和背反射。

偏振相关测试

简单易用的光通信研发设备

DUT 的 PDL 测量

ICR参数测试

偏振控制器和扰频器

使用直观的软件或 SCPI 命令，使用该高速自动偏振控制器旋转或扰乱信号的偏振。

消偏器

高速消偏振（每秒 18 兆弧度），光功率高达 25 dBm，覆盖 1064 nm、1310 nm 和 1550 nm 波长范围。

无源器件集成和存储

Passive component integration and storage

集成无源光学器件，如 WDM 耦合器、分束器、带通滤波器、PM光束分路器和环形器。PXIe 和台式机，支持 SMF、MMF 和 PMF。

无源光学器件集成

集成无源光学器件，如 WDM 耦合器、合束器、带通滤波器、PM 分束器和环形器。PXIe 和台式机，支持 SMF、MMF 和 PMF。

光学器件存储

存储易碎的无源光学器件，如分束器、跳线、WDM 耦合器和隔离器等。

脉冲分析仪

Optical pulse analysis

IQFROG 频率分辨光学开关是一种光谱分辨二次谐波 (SHG) 自相关仪，适用于测量 300 fs 至 50 ps 长脉冲的强度和相位。

适用于1.0 和 1.5 微米波长

高速通信链路表征

色散补偿优化

光电元器件表征

频率分辨光学开关脉冲分析仪

长达 50ps的皮秒和飞秒脉冲强度和相位测量，市场上最人性化的 FROG。
